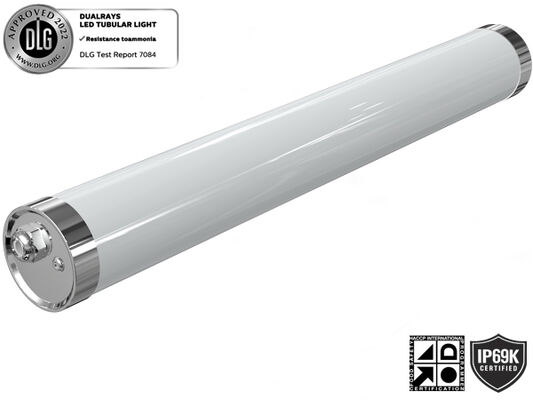

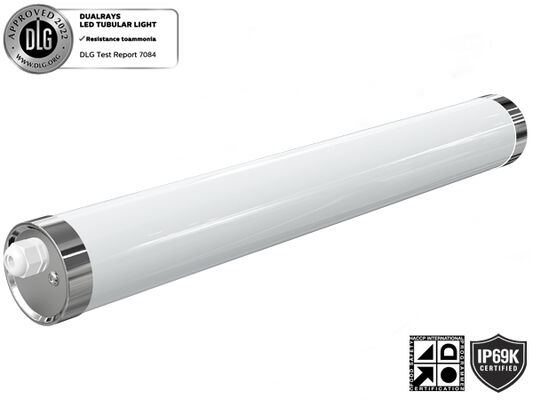

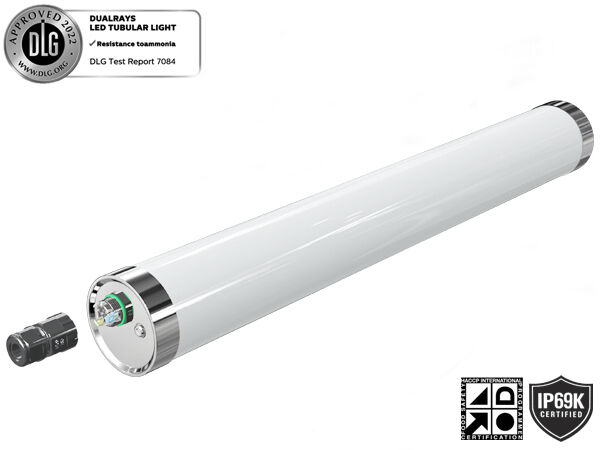

TB6 LEDチューブライト - 工業グレード IP69K IK10保護
TB6 LEDチューブライトは、極端な環境条件に耐え、過酷で化学的に要求の厳しい環境で確実に性能を発揮するように設計されています。プレミアム素材と堅牢な設計で構成されており、この照明器具は、アンモニア、硫黄汚染、およびさまざまな化学物質に対する優れた耐性を提供し、ほとんどの消毒剤と洗浄剤にも耐えます。
完全な防塵性と高圧洗浄能力を備えたIP69K認証と、アンモニア環境での耐久性に関するDLG認証を特徴とし、このライトは農業用途に最適です。また、電気めっき工場、タイヤ製造施設、保管エリア、および化学物質濃度が高い場所など、要求の厳しい産業環境でも安全な照明を提供します。UV耐性材料は、信頼性の高い屋外性能を保証します。
主な機能と仕様
- LIFUD/BOKE/AGT High PFフリッカーフリードライバーを搭載した高輝度SAN'AN SMD2835 LED
- DIPスイッチによる電力調整オプション
- 100bar（1450psi）の水圧と最大80℃の温度に耐えます
- IP69K PMMA IK06アンモニア/UVおよびPC IK10アンチUV保護
- 複数のビーム角度：120°/200°/280°/360°オプション
- シングルまたはダブル配線リンカブルオプション
- 多用途な設置：吊り下げ、壁面取り付け、マグネットホルダー
- インテリジェント制御オプション：1-10V、DALI、モーションセンサー、デイライトセンサー、Zigbeeおよび非常灯
- UVまたはIR放射なし、完全に水銀フリー
- L80/B10 @ 61,000時間の寿命
- 特別なプロジェクト向けにカスタマイズ可能
利用可能なオプション
- ドライバー：TRIDONIC / BOKE Non-SELVドライバー
- 制御と調光：1-10V、DALI、モーションセンサー、デイライトセンサー、Zigbeeおよび非常灯
- ビーム角度：120°/200°/280°/360°オプション
- 設置：吊り下げ、壁面取り付け、マグネットホルダー
- 材質：PC/PMMAオプション
推奨される用途
- 蛍光NCF照明の代替
- 食品加工工場
- 化学施設
- 家畜小屋の倉庫
- 洗車施設
- 屋外および屋内ロケーション
技術仕様
一般システム
| ハウジング材質 |
UNE-EN ISO 21305-1:2020規格に準拠した押出PC/PMMA、UVフィルター条件付き（IK10） |
| ディフューザー材質 |
UNE-EN ISO 21305-1:2020規格に準拠した押出PC/PMMA、UVフィルター条件付き（IK10） |
| ハウジングの色 |
白（RAL9016）、その他の色オプション |
| シーリングガスケット |
シリコンフォーム |
| LEDの熱放散 |
フィンレス6063 AL照明器具本体を通して、導電性流体なし。高導電性の鉛フリーはんだペーストを介してLEDモジュールとの熱接触を確保する受動対流放熱 |
| 結露防止 |
圧力バランスバルブにより、湿気の放出を確保し、結露を防ぎ、IPの気密性を維持 |
| 仕上げ |
電気的にスプレーされ、オーブンで昇華。腐食に強い |
| 推奨される取り付け高さ |
2〜8メートル |
| メンテナンス |
設置用のネジ付きエンドキャップ |
| ドライバー |
定電流、照明器具に内蔵、配線済み |
| 調光制御 |
ON-OFF | 1-10V調光 | DALI-2 | メッシュ | Zigbee | Casambi |
| IP定格 |
IP67 / IP69K |
| IK定格 |
IK10 |
| 保護クラス |
クラスI |
| グローワイヤー |
850℃（30秒未満） |
| ケーブルグランド |
M20ケーブルグランド（ナイロンまたはSS304/316ケーブルグランドオプション） |
| 設置 |
天井取り付け|吊り下げ|磁気取り付け|回転可能な壁面取り付け |
| スマート機能 |

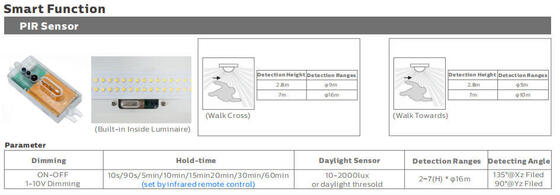

PIRセンサー|マイクロ波センサー|非常灯 |
電気システム
| スルー配線 |
3*1.5mm² | 5*1.5mm² | 3*2.5mm² | 5*2.5mm²のワイヤーオプション |
| 主電圧 |
220〜240VAC/ 50/60Hz、180-264VDC |
| 力率（PF） |
≥0.96 |
| 全高調波歪み（THD） |
＜10% |
| 出力タイプ |
Non-SELV（非絶縁） |
| フリッカーファクター |
＜1% |
| ストロボスコープ可視性測定（SVM） |
＜0.4 |
| ストロボスコープ効果の知覚性（Pst） |
＜1 |
| 端子接続 |
簡単な配線のためのクイックスクリューエンドキャップ |
| 照明器具の電力 |
B10A |
B16A |
C10A |
C16A |
| 20W |
70 |
110 |
98 |
158 |
| 30W |
46 |
74 |
66 |
104 |
| 40W |
35 |
55 |
49 |
78 |
| 50W |
28 |
44 |
39 |
62 |
| 60W |
23 |
37 |
34 |
52 |
測光システム
| LED |
SMD2835（1W） |
| CCT（相関色温度） |
シングルCCT（3000K | 4000K | 5000K | 5700K | 6500K） |
| CRI（演色評価数） |
標準で>80Ra（高CRIの場合は>90Ra） |
| 光生物学的安全性 |
RG0（リスク免除） |
| EEC（エネルギー効率クラス） |
A++ |
| SDCM（色のマッチングの標準偏差） |
＜5（SDCM＜3オプション） |
| UGR（4H、8H） |
24.9（クロス）23.4（縦） |
| ビーム角度 |
120°| 280°| 360°オプション |
| 平均照明器具の有効寿命 |
61,000時間（L80B10） |
| e.o.l.でのルーメンメンテナンス |
>70% |
| 光効率 |
130LPW（PROLine）| 160LPW（PRIMELine）オプション |

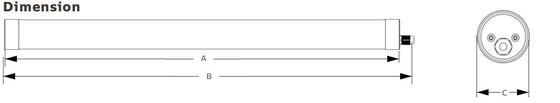

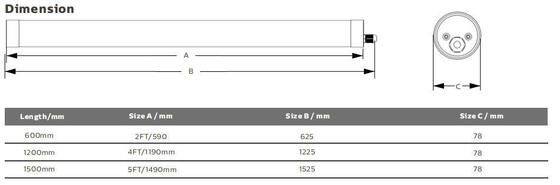

| 長さ |
2FT/600mm |
4FT/1200mm |
5FT/1500mm |
| 定格電力 |
20W |
30W |
30W |
| 5000K、CRI>80でのルーメン（PRO） |
2,600lm |
3,900lm |
3,900lm |
| 5000K、CRI>80でのルーメン（PRIME） |
3,200lm |
4,800lm |
4,800lm |
動作条件
| 動作温度/湿度 |
-20〜+60℃（-4°F〜140°F）/ 5〜85％RH、結露なし |
| 保管温度/湿度 |
-40〜+80℃（-40°F〜176°F）/ 5〜85％RH、結露なし |
| 平均LED有効時間L90B10 |
≥0.96 |
| 定格公称寿命（Tp＜70℃） |
最大100,000H |
| ドライバーMTBF |
500,000H、MIL-HDBK-217F（25℃） |
| 耐振動性 |
10〜500Hz、5G 12分/1サイクル、72分間の周期。X、Y、Z軸に沿ってそれぞれ |
| 音響ノイズ |
＜25dB（30cmの距離、通常動作） |
| 保証 |
5年 |
認証
| グローバル認証 |
ENEC | CE | RoHS | Dマーク | KEMA-KEURリスト、SAA | C-Tick | RCM | CB | ETL/CETL | DLCプレミアム |
| セキュリティ指令 |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC指令 |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| その他の指令 |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* 光束許容差、電力許容差、色温度許容差±5％、5000KおよびCRI>80。
* 照明ビーム、光度分布、光効率は、EN13032規格シリーズおよびLM-79規格のEN ISO 17025:2005規格に従って検査されています。
* 最新の製品情報と一般的な保証条件は、当社のウェブサイトwww.DUALRAYS.comでご覧いただけます。
* 個々のインデックスの光束と電力に関する詳細情報は、製品データシートに記載されています。
* 値は、LEDのビンニングにより変更される場合があります。
* データシートのパラメータは、Ta = 25°C、4000K/80Ra、70Raで10％効率向上に基づいています

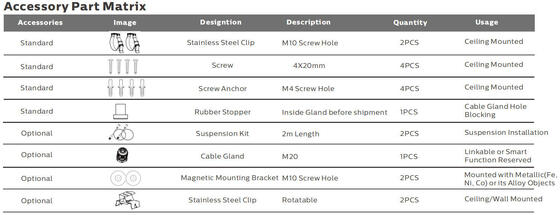

設置方法

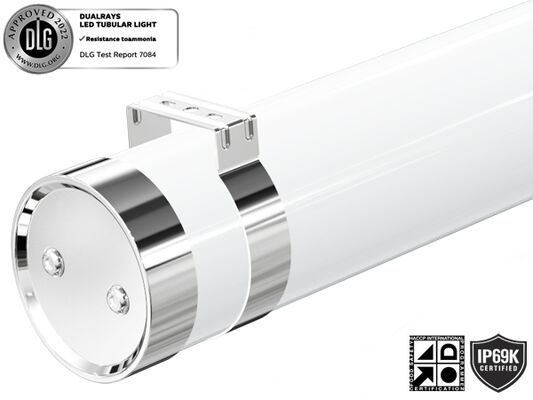

天井取り付け
天井にネジ穴を開けます。クリップをネジで天井に固定します。照明器具に手でしっかりとクリックします。

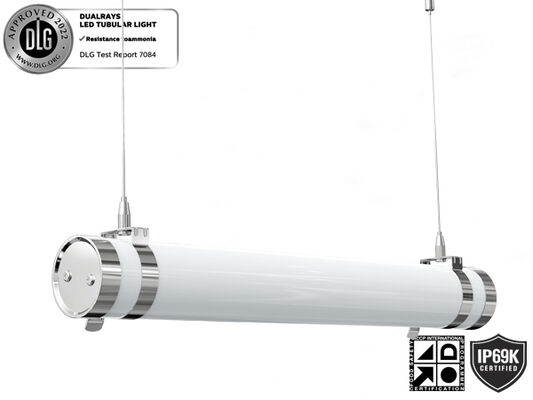

吊り下げ
天井にネジ穴を開けます。照明器具に手でしっかりとクリックします。取り付けフックを天井とクリップに取り付けて固定し、吊り下げキットの長さを調整します。

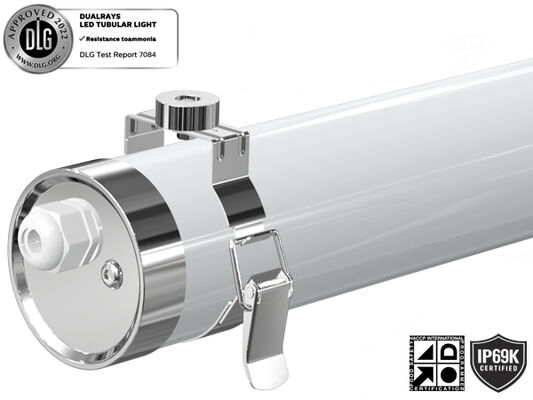

回転可能な天井取り付け
天井にネジ穴を開けます。クリップで照明器具にクリックします。必要に応じて角度を回転させます。
磁気取り付け
コンポーネントパッケージから磁気リング付きの2PCSクリップを取り出します。磁気クリップで照明器具に手でしっかりとクリックします。必要に応じて、金属（Fe、Ni、Co）またはその合金の表面に照明器具を固定します。

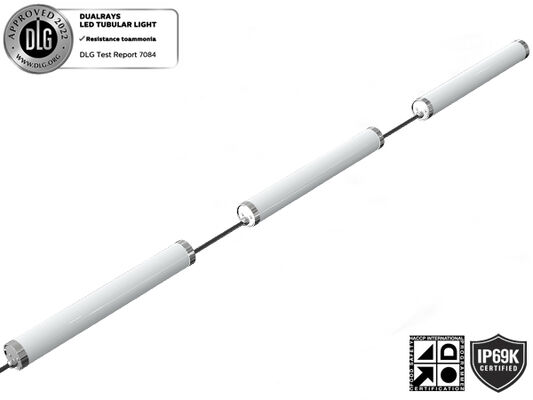

リンカブル接続
梱包仕様
| 長さ/mm |
インナーボックス |
アウターカートン |
QTY /CTN |
ユニットN.W |
G.W/カートン |
| 600 |
733x93x93mm |
748x294x304mm |
9PCS |
1.4Kg |
13.2Kg |
| 1200 |
1333x93x93mm |
1348x294x304mm |
9PCS |
2.1Kg |
19.8Kg |
| 1500 |
1633x93x93mm |
1648x294x304mm |
9PCS |
2.8Kg |
26.4Kg |
設置と安全に関する指示
- 感電を避けるため、設置前に電源がオフになっていることを確認してください
- ランプは、国の電気規約および対応する地域の規約に従って、資格のある電気技師または技術者によって設置および操作する必要があります
- ランプを注意深く開梱して検査し、損傷があれば報告し、輸送中に損傷した場合はすべての梱包材を保管してください
- ランプが破損している場合は、使用しないでください！
メーカー声明
LED照明器具の国際規格に従い、DUALRAYSは、DUALRAYS LEDハイベイライト（UFOハイベイ）シリーズ製品は、屋内または半屋外の中性環境にのみ適用できると正式に主張します。DUALRAYSは製品の完全な保証を約束します。高温/低温、高湿度、高塩分、高アンモニアなどを含む過酷な環境でのアプリケーションは、メーカーからの公式確認なしでは許可されていません。誤ったアプリケーションが発生した場合、保証ポリシーは保証されなくなります。
会社の能力
- 専門チーム：>15年の経験、自社工場、>10人のエンジニアチーム、強力な生産能力とQC管理システム
- 信頼できるブランド：ヨーロッパの顧客との安定した長期的な協力関係を確立し、より良いサービスのためにオランダに倉庫を設置
- DIALuxシミュレーション：当社のエンジニアリングチームは、お客様のアプリケーションパラメータに基づいてシミュレーションサービスを提供します
- 品質基準：すべてのLED照明器具は、CE、RoHS規格に準拠し、TUV、ENEC、VDE、SAA、C-Tick、LM79、LM80認証を取得しています
配送情報
小規模な注文には、速達便をお勧めします。大量注文の場合は、海上または鉄道輸送（ヨーロッパ向け）が最も費用対効果が高いですが、時間がかかります。緊急の注文の場合は、空港までの航空貨物と、当社の配送パートナーによるドアツードアの配送をお勧めします。
よくある質問
Q1：TB7 LEDチューブライトの保証は何ですか？
RE：5年間の保証。この期間中に当社の側に品質問題が発生した場合、送料と交換を負担します。
Q2：どのような支払い方法を受け入れますか？
RE：Western Union、PayPal、T/T、L/Cなど、複数の支払い方法を受け付けています。大量注文の標準的な支払いはT/Tです。30％前払い、出荷前に70％の残高。銀行情報はPIに記載されています。
Q3：CRIとは何ですか？
RE：CRI（演色評価数）は、光の下で色がどれだけ正確に表示されるかを示します。CRIが高いほど、より高いコストでより優れた色の精度が得られます。標準CRIは>80Raで、90Raはより高いコストで利用できます。
Q4：ハウジングだけを別々に購入できますか？
RE：完全な照明器具のみを供給していますが、SKD/CKD（Semi-Knocked Down/Completely Knocked Down）オプションも利用できます。
Q5：自国への輸入に安価な送料はありますか？
RE：小規模な注文には、速達便をお勧めします。大量注文の場合は、海上または鉄道輸送（ヨーロッパ向け）が最も費用対効果が高くなります。緊急の注文の場合は、空港までの航空貨物と配送サービスをお勧めします。
Q6：独自の市場ポジションがある場合、サポートを受けることはできますか？
RE：詳細な市場要件をお知らせください。最適なソリューションを見つけるために、議論し、役立つ提案を提案します。
Q7：どのような調光機能が利用できますか？
RE：DALI、PIR、1-10V調光が利用可能です。インテリジェント制御オプションには、内蔵のデイライトセンサーが利用可能です。
Q8：TB7 LEDチューブライトの用途は何ですか？
RE：用途には、蛍光NCFの代替、食品加工工場、化学施設、家畜小屋の倉庫、洗車場、屋外および屋内ロケーションが含まれます。
