Name: 高輝度・省エネLEDハイベイライト、高効率と多様なビーム角オプションで産業用途に最適
Brand: DUALRAYS LIGHTING Co.,LTD.
SKU: HB5
Availability: InStock

ホーム製品 LEDのhighbayライト

高輝度・省エネLEDハイベイライト、高効率と多様なビーム角オプションで産業用途に最適

商品の詳細:

起源の場所:	シンセン、中国
ブランド名:	DUALRAYS(OEM/ODM/OBM Available)
証明:	ENEC \| CE \| RoHS \| D-mark \| KEMA-KEUR Listed, SAA \| C-Tick \| RCM \| CB \| ETL/CETL \| DLC Premium
モデル番号:	HB5

お支払配送条件:

最小注文数量:	5個
価格:	Negotiated After Inquiry
パッケージの詳細:	Netural パッケージ/OEM/ODM/OBM パッケージが利用可能
受渡し時間:	5-15平日
支払条件:	L/C、T/T、ウェスタン・ユニオン
供給の能力:	50000PCS/Month

連絡先

詳細製品概要

材料:	AL+PC	IP評価:	IP65
保護クラス:	クラスⅠ	仕上げ色(オプション):	ブラック RAL9017 / ホワイト RAL9016
効率:	150LPW (プロライン) \| 170LPW (プライムライン) \| 190LPW (ULTRALine) オプション	寿命/時間:	L80/B10 @ 65.000h
サージ保護:	DM:6kV、CM:6kV、基準B	コントロールとディミング:	日光閾値を備えた PIR センサー\|日光閾値または日光収集を備えたマイクロ波センサー\|緊急
ハイライト:	導かれた給油所のおおいライト , 導かれたおおいの照明設備

産業用途向けの高光束効率と複数のビーム角オプションを備えた省エネLEDハイベイライト

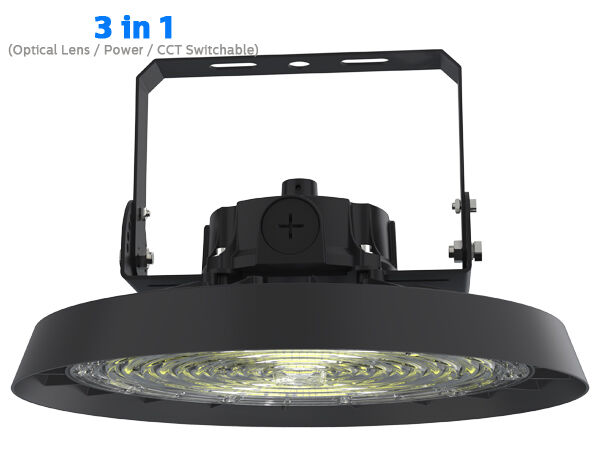

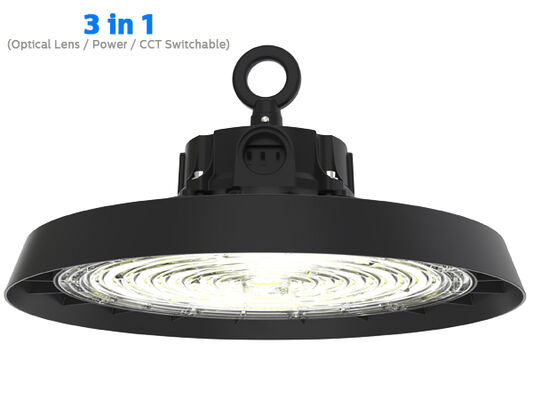

HB5ハイベイライトは、多くの点で異例です。最大192 lm/Wという非常に高い光束効率により、大幅な省エネを実現します。さらに、3段階の明るさ調整、60°/90°/110°の3つの光学レンズ、およびドライバーのDIPスイッチで3000K、4000K、または5000Kに設定できる色温度により、使いやすさを最大化します。つまり、1SKU = 27SKUとなり、在庫とキャッシュフローの最適化に役立ちます。最後に、HB5ハイベイライトは、昼光閾値付きPIRや昼光閾値付きレーダー制御モーションセンサー、または昼光利用などのスマート機能に対応しており、インテリジェントな照明ソリューションのメリットと快適さを文字通り瞬時に提供します。

* ADC12ダイキャストAl、一体成形鍛造、優れた熱伝導性;

* SAN'AN / LUMILEDS高輝度SMD2835 LED、DUALRAYS独自開発ドライバーまたはSOSEN / ドライバーオプション;

* IP65 / IK08保護;

* 60°/90°/120°ビーム角オプション;
* 耐腐食性粉体塗装仕上げ;

* 複数の設置方法：ループ吊り下げ、天井取り付け、壁取り付け;
* さまざまなインテリジェント制御：1-10V、モーションセンサー、昼光センサー、Zigbee、非常灯;

* 3つのCCTオプション（A：3000-4000-5000K; B：3000-4500-6000K; C：4000-5000-6000K）;

* DIPスイッチによる標準的な電力調整（100％-80％-60％）;

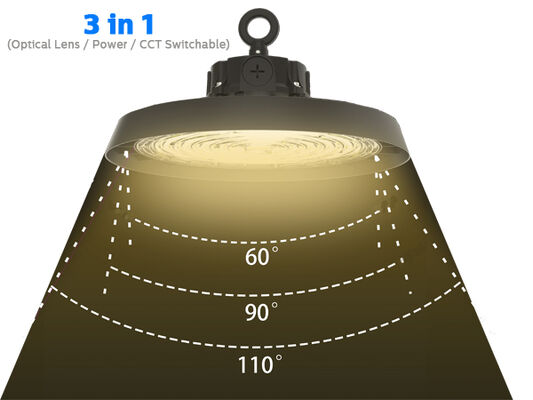

* DIPスイッチによる光学レンズ（60°/90°/110°）オプション（200W PROLineバージョン）;

* UVまたはIRは一切なく、完全に水銀フリー;

* L80/B10 @ 65,000時間;
* 特別なプロジェクト向けにカスタマイズをサポート;

オプション：

> ドライバー：Meanwell//SOSEN。

> 3つのCCTオプション;

> DIPスイッチによる電力調整（100％-80％-60％）;

> DIPスイッチによる光学レンズ（60°/90°/110°）オプション（200W PROLineバージョン）

> 制御と調光：1-10V、モーションセンサー、昼光センサー、Zigbee、非常灯;

> リフレクター：PCリフレクター（カバーあり/なし）。パイプ取り付け。

> 設置：ループ吊り下げ、天井取り付け、壁取り付け;

> 従来のHIDまたはMH光源の交換;

> 工場ホールおよび生産エリア;

> 倉庫および物流ホール;

> 金物店およびメガストア;

> スタジアムおよびその他のスポーツ施設;

> 従来のランプ交換;

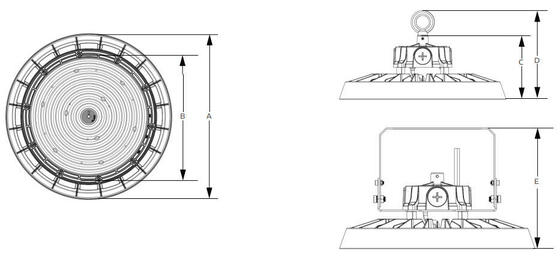

電力/W サイズA / mm サイズB / mm サイズC / mm サイズD / mm サイズE / mm

100 φ250 φ184 125 180 205

150 φ290 φ226 125 180 205

200 φ330 φ265 125 180 205

240 φ360 φ300 125 184 205

300 φ360 φ300 125 184 205

一般システム

ハウジング材質：高圧ダイキャストADC12アルミニウムEN AC-43000、EN AC-43100、EN AC-43400、EN
AC-44100、EN AC-47100（UNE EN 1706規格準拠）粉体塗装

ディフューザー材質：射出PC（UNE-EN ISO 294-2:2019規格準拠）、UVフィルターオプション（IK08）

ハウジングカラー：メタリックブラック（RAL9017）、その他のカラーオプション

シーリングガスケット：シリコンフォーム

LEDの熱放散：フィンレスADC12 AL照明器具本体を介して、導電性流体なし。受動対流放散
LEDモジュールとの熱接触を確保するために、高導電性の鉛フリーはんだペーストを使用

光学系：レンズ光学系、PC/アルミ製リフレクターオプション

仕上げ：ポリエステル粉体塗装、静電スプレーおよびオーブンで昇華、耐腐食性

推奨設置高さ：5〜15メートル

メンテナンス：LEDは交換不可、ドライバーは交換可能

ドライバー：DIPスイッチによる電力調整オプション付き定電流、照明器具に内蔵、配線済み

調光制御：ON-OFF | 1-10V調光 | DALI-2 | Zigbee

IP（侵入保護等級）：IP65

IK（耐衝撃性）：IK08

保護クラス：クラスⅠ

グローワイヤー：750℃（30秒未満）

ケーブルグランド：プラスチックM20x1.5 – IP68 | プラスチックM25x1.5 – IP68（オプション）

設置：ループ吊り下げ | ブラケット取り付け

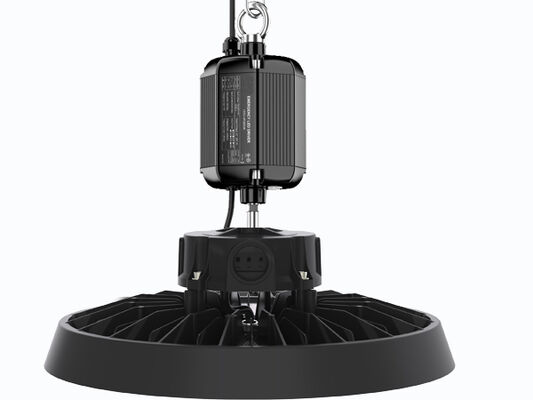

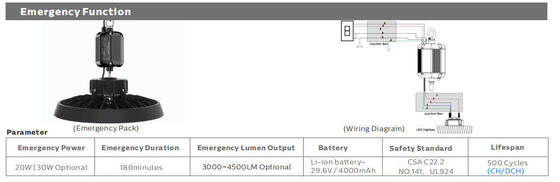

スマート機能：昼光閾値付きPIRセンサー| 昼光閾値付きまたは昼光利用付きマイクロ波センサー| 非常灯

上方光出力比：ULOR 0

下方光出力比：DLOR 100%

電気システム

電気接続：0.3m 3*1.0mm2（標準）、最大3x2.5mm2 + 2x1.5 mm2調光ワイヤー、自由端ワイヤー、EU/AU/USプラグ付きのカスタム長ワイヤー（オプション）

主電圧：100〜277VAC/ 50/60Hz、140-280VDC

力率（PF）：≥0.97

全高調波歪み（THD）：<20%

サージ保護：DM：6kV、CM：6kV、基準B

SPD（オプション）：タイプ2、10kVおよび20kA過渡サージプロテクター。サーモヒューズとの直列接続
耐用年数の終わりに、より効果的な保護のための切断機

出力タイプ：非SELV（非絶縁）

フリッカーファクター：<1%ストロボ効果の知覚性（Pst）<1

ストロボスコピック可視性測定（SVM）：<0.4

ストロボ効果の知覚性（Pst）：<1

照明器具電力B10A B16A C10A C16A

100W 6 10 11 17

LSS回路ブレーカー経由のモジュール150W 4 6 6 10

200W 3 5 6 8

240W 3 4 5 7

300W 2 3 4 6

測光システム

LED：SMD2835（1W）

CCT（相関色温度）：単一CCT（3000K | 4000K | 5000K | 5700K | 6500K）

3CCTオプション（3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000Kから選択）

CRI（演色評価数）：標準で>80Ra（高CRIの場合は>90Ra）

光生物学的安全性：RG0（リスク免除）

EEC（エネルギー効率クラス）：A++

SDCM（色度整合の標準偏差）：<5（SDCM<3オプション）

UGR（4H、8H）：33.9（クロス）

33.9（縦）

ビーム角：60°| 90°| 120°オプション

平均照明器具寿命：65,000時間（L80B10）

e.o.l.でのルーメンメンテナンス>70%

光束効率：150LPW（PROLine）| 170LPW（PRIMELine）| 190LPW（ULTRALine）オプション

定格電力：100W DIP（60/80W/100W）150W DIP（100W/120W/150W）200W DIP（120W/150W/200W）240W DIP（150W/200W/240W）300W DIP（180W/240W/300W）

（PRO）最大15,000lm 最大22,500lm 最大30,000lm最大36,000lm 最大45,000lm

ルーメン出力

@ 5000K、CRl>80（PRIME）最大17,000lm 最大25,500lm 最大34,000lm最大40,800lm 最大51,000lm

（ULTRA）最大19,000lm 最大28,500lm 最大38,000lm最大45,600lm 最大57,000lm

動作条件

動作温度/湿度：-30〜+60℃（-22°F〜140°F）/ 5〜85％RH、結露なし

保管温度/湿度：-30〜+80℃（-22°F〜176°F）/ 5〜85％RH、結露なし

平均LED寿命L80B10：≥100,000H

定格公称寿命（Tp<70℃）：最大100,000H

ドライバーMTBF：198,000H、MIL-HDBK-217F（25℃）

耐振動性：10〜500Hz、5G 12分/ 1サイクル、72分間。X、Y、Z軸に沿ってそれぞれ

音響ノイズ：<25dB（30cmの距離、通常動作）

保証：5年（最大7年まで延長可能）

認証

安全指令：EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471

EMC指令：EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384

その他の指令：IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11

* 光束許容差、電力許容差、色温度許容差±5％、5000KおよびCRl>80。
* 照明ビーム、光度分布、光効率は、EN13032規格シリーズおよびLM-79規格のEN ISO 17025:2005規格に従って検査されました。
* 最新の製品情報と一般的な保証条件は、当社のウェブサイトwww.DUALRAYS.comでご覧いただけます。
* 個々のインデックスの光束と電力に関する詳細情報は、製品データシートに記載されています。
* 値は、LEDのビンニングにより変更される場合があります。
* データシートのパラメータは、Ta=25℃、4000K/80Ra、70Raで10％効率向上に基づいて与えられています。

1. まず照明器具の電源を切ってください。
2. 手でIP65カバーを慎重に取り外してください。
3. 手でスライドスイッチを希望の設定に調整します。金属製の工具は使用しないでください。
4. IP65カバーを元の位置に戻します。
5. 照明器具の電源を入れます。

取り付けからブラケットを取り外します。ドライバーでハイベイにブラケットを固定し、完了です。
ブラケットの側面、および3本のワイヤーをドライバーに配線します。もう一方のマイクロ波センサーを接続します。
パッケージ。

電源を切り、ACワイヤーを接続します。
調光接続（調光可能なドライバーを使用）
1.0-10V調光に対応。
2.上記の図のようにワイヤーを接続します。

電力/W インナーボックスアウターカートン QTY”/CTN ユニットN.W G.W/カートン

100 270x270x150mm 790x283x292mm 5PCS 2.4Kg 14.2Kg

150 310x310x150mm 790x323x332mm 5PCS 2.6Kg 15.6Kg

200 350x350x150mm 790x363x372mm 5PCS 2.8Kg 16.9Kg

240 380x380x150mm 790x393x402mm 5PCS 3.1Kg 18.2Kg

300 380x380x150mm 790x393x402mm 5PCS 3.2Kg 18.6Kg

設置前に以下のすべての指示をお読みください。
* 感電を避けるため、設置前に必ず電源がオフになっていることを確認してください。
* ランプは、国の電気規約および対応する地域の規約に従って、資格のある電気技師または技術者が設置および操作する必要があります。
* ランプを慎重に開梱して検査し、損傷があれば報告し、輸送中に製品の一部が損傷した場合は、すべての梱包材を保管してください。
* ランプが破損している場合は、使用しないでください！

声明：
LED照明器具の国際規格に従い、DUALRAYSは正式に、DUALRAYS LEDハイベイライト（UFOハイベイ）シリーズ製品は、屋内または半屋外の中立的な環境にのみ適用できると主張します。一方、DUALRAYSは製品の完全な保証を約束します。

高温/低温、高湿度、高塩分、高アンモニアなどを含むいかなる過酷な環境への適用も、メーカーからの公式な確認なしには許可されていません。誤った適用が発生した場合、保証ポリシーは保証されなくなります。

高輝度・省エネLEDハイベイライト、高効率と多様なビーム角オプションで産業用途に最適 33

* プロフェッショナル チーム：>15年の経験、自社工場、>10人のエンジニアチーム、強力な生産能力とQC管理システムにより、高品質の製品とサービスの両方を提供;

* 信頼できるブランド：ヨーロッパのお客様との安定した長期的な協力関係を築き、高い評価と信頼を得ており、より良いサービスを提供するためにオランダに倉庫を持っています;

* DIALuxシミュレーションを提供：距離、高さ、幅など、アプリケーションのパラメータをお送りください。当社のエンジニアチームがお客様の要求に応じてシミュレーションを行い、最適な製品を推奨します;

* 当社のすべてのLED照明器具は、CE、RoHS規格に準拠しています。 TUV、ENEC、VDE、SAA、C-Tick、LM79、LM80は、主要製品としてリストされています。

高輝度・省エネLEDハイベイライト、高効率と多様なビーム角オプションで産業用途に最適 34

高輝度・省エネLEDハイベイライト、高効率と多様なビーム角オプションで産業用途に最適 35

高輝度・省エネLEDハイベイライト、高効率と多様なビーム角オプションで産業用途に最適 36

出荷：

高輝度・省エネLEDハイベイライト、高効率と多様なビーム角オプションで産業用途に最適 40
注：小規模注文の場合は、エクスプレスが最適です。大量注文の場合は、船便または列車（ヨーロッパ向け）が最適ですが、時間がかかります。緊急注文の場合は、航空便で空港に送ってから、当社の配送パートナーがお客様のドアまで配送することをお勧めします。

高輝度・省エネLEDハイベイライト、高効率と多様なビーム角オプションで産業用途に最適 41 Q1：HB5ハイベイライトの保証は何ですか？

RE：5年間の保証。この期間中に当社の側に品質問題が発生した場合、送料と交換費用を負担します。

Q2：どのような支払い方法を受け入れることができますか？
RE：世界中のお客様にとってより柔軟で便利なように、Western Union、Paypal、T/T、L/Cなど、複数の支払いルートを受け入れることができます。ただし、通常、標準的な支払い方法は、一括注文の場合はT/T、事前に30％T/T、出荷前に残りの70％です。銀行情報はPIに記載されています。

Q3：CRIとは何ですか？

RE：CRIは、実際のオブジェクトの色をフィードバックする数値です。CRIが高いほどコストも高くなります。LEDチューブの場合、CRIはほとんどの場合>80Raであり、90Raはコストが高くなります。

Q4：ハウジングのみを別々に購入できますか？

RE：申し訳ありませんが、照明器具全体のみを供給していますが、SKD/CKDは受け入れ可能です。

Q5：我が国への輸入に安価な送料はありますか？

RE：小規模注文の場合は、エクスプレスが最適です。大量注文の場合は、船便または列車（ヨーロッパ向け）が最適ですが、時間がかかります。緊急注文の場合は、航空便で空港に送ってから、
当社の配送パートナーがお客様のドアまで配送することをお勧めします。

Q6：独自の市場ポジションがある場合、サポートを受けることはできますか？

RE：市場、需要に関する詳細な考えをお知らせください。お客様にとって最適なソリューションを見つけるために、議論し、役立つ提案をさせていただきます。

Q7：調光機能？

RE：DALI、PIR、1-10V調光が利用可能で、インテリジェント制御用の昼光センサーがオプションで利用可能です。

Q8：HB4Hハイベイライトの用途は何ですか？
RE：当社のハイベイライトは、次の機会に適用できます。

工場/倉庫/ワークショップ

> 展示会とショールーム

> 納屋と乗馬ホール

> 高い部屋とホール

> 従来のランプ交換、など。

詳細については、公式ウェブサイトwww.DUALRAYS.comにアクセスするか、info@DUALRAYS.comにメールを送信して、最新の情報とサポートを入手してください。

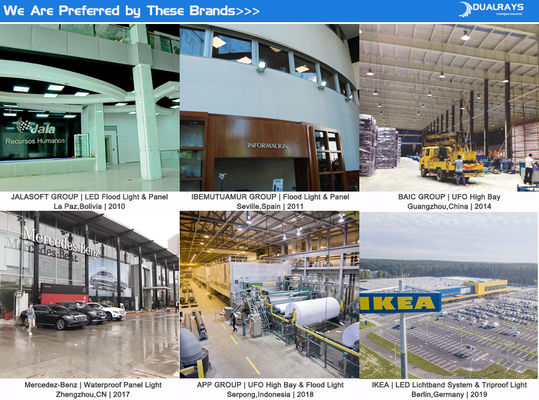

以下の写真からDUALRAYSについてもっと知りましょう！

高輝度・省エネLEDハイベイライト、高効率と多様なビーム角オプションで産業用途に最適 42

高輝度・省エネLEDハイベイライト、高効率と多様なビーム角オプションで産業用途に最適 43

高輝度・省エネLEDハイベイライト、高効率と多様なビーム角オプションで産業用途に最適 44

高輝度・省エネLEDハイベイライト、高効率と多様なビーム角オプションで産業用途に最適 45

高輝度・省エネLEDハイベイライト、高効率と多様なビーム角オプションで産業用途に最適 46

高輝度・省エネLEDハイベイライト、高効率と多様なビーム角オプションで産業用途に最適 47

高輝度・省エネLEDハイベイライト、高効率と多様なビーム角オプションで産業用途に最適 48

高輝度・省エネLEDハイベイライト、高効率と多様なビーム角オプションで産業用途に最適 49

高輝度・省エネLEDハイベイライト、高効率と多様なビーム角オプションで産業用途に最適 50
DUALRAYS LED照明器具をご利用いただきありがとうございます。当社は、すべての製品の設計とパッケージングから、品質第一を当社のマーケティング哲学と考えています。当社の製品はすべて専門家によってテストされ、厳格な品質基準に従っていることをここに宣言します。当社には、お客様をフォローするための専門のアフターサービスチームがあり、保証期間内に製品の品質自体に起因する品質問題が見つかった場合は、お気軽にお問い合わせください。QC部門が確認した場合、直ちに製品の交換または無料でメンテナンスを行います。Shenzhen Dualrays Optoelectronics Co., LIMITED.は、心を込めてサービスを提供します！
