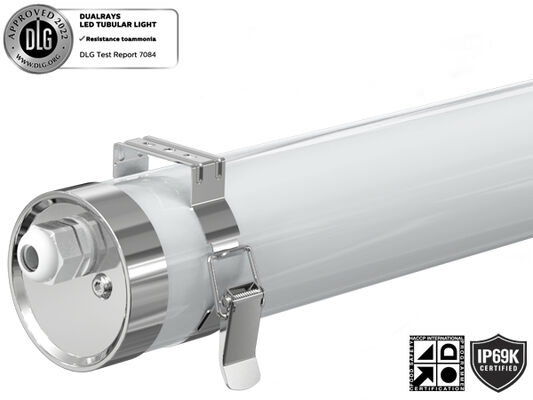

DUALRAYS LIGHTING MTB6 LED マリンチューブラーライト IP66 IP69K IK10 高品質の非腐食性素材で作られた保護 - PMMA、ポリカーボネート、および 304/316 ステンレス鋼
MTB6 LED マリンチューブラーライトは、PMMA、ポリカーボネート、304/316 ステンレススチールなどの高品質の非腐食性素材で作られており、IP66、IP69K、IK10 の保護を満たしています。
要件。
このランプは防水性があり、その弾性の高い構造により、腐食やウォータージェットに耐性があり、湿気にさらされる場所でも動作するように設計されています。
一方の端にケーブル入口があり、チューブラーの両端に簡単にスナップできる 2 つのスプリング クリップで固定されています。
ランプはネジまたは磁気ホルダーを使用して金属の壁や天井の任意の位置に固定でき、それぞれ最大 5kg の引張力に耐えます。

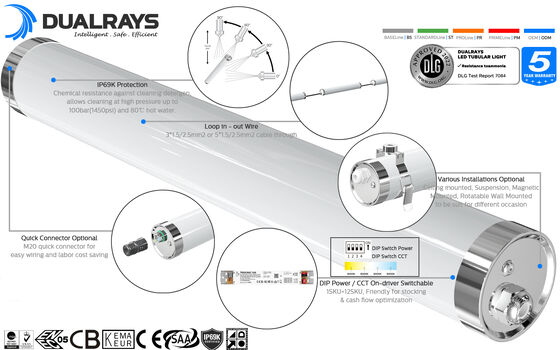

主な機能と仕様
- LIFUD/BOKE/AGT 高 PF フリッカーフリー ドライバーを搭載した高輝度 SAN'AN SMD2835 LED
- DIPスイッチ電力調整オプション
- 100bar (1450psi) の水圧と最大 80°C の温度に耐えます。
- IP69K PMMA IK06 抗アンモニア/UV および PC IK10 抗 UV 保護
- 複数のビーム角度: 120°/200°/280°/360° (オプション)
- シングルまたはダブル配線接続可能 オプション
- 多彩な設置方法: 吊り下げ、壁掛け、マグネットホルダー
- インテリジェント制御オプション: 1-10V、DALI、モーションセンサー、日光センサー、Zigbee、緊急
- UV や IR の放出がなく、完全に水銀を含まない
- L80/B10 @ 61,000 時間の寿命
- 特別なプロジェクト向けにカスタマイズが可能
利用可能なオプション
- ドライバー：TRIDONIC / BOKE Non-SELVドライバー
- コントロールと調光: 1-10V、DALI、モーションセンサー、日光センサー、Zigbee、緊急
- ビーム角: 120°/200°/280°/360° (オプション)
- 設置方法: 吊り下げ、壁掛け、マグネットホルダー
- 材質: PC/PMMA オプション
推奨アプリケーション
- ドック;
- 通路;
- 階段;
- その他の湿気の多い作業場所。
- 屋外および屋内の場所。
技術仕様
一般的なシステム
| ハウジング材質 |
UNE-EN ISO 21305-1:2020 規格に準拠した押出 PC/PMMA、条件付き UV フィルター (IK10) |
| ディフューザー材 |
UNE-EN ISO 21305-1:2020 規格に準拠した押出 PC/PMMA、条件付き UV フィルター (IK10) |
| ハウジングの色 |
ホワイト (RAL9016)、その他の色はオプション |
| シーリングガスケット |
シリコーンフォーム |
| LEDの熱放散 |
フィンレス 6063 AL 照明器具本体を使用しており、導電性流体は使用されていません。高導電性鉛フリーはんだペーストによる受動対流放散により LED モジュールとの熱接触を確保 |
| 結露防止 |
湿気を確実に放出し、結露を回避し、IP の気密性を維持するための圧力バランス バルブ |
| 仕上げる |
静電スプレーしてオーブンで昇華させます。腐食に強い |
| 推奨取り付け高さ |
2～8メートル |
| メンテナンス |
取り付け用ネジ付きエンドキャップ |
| ドライバ |
定電流、照明器具に埋め込み、配線済み |
| 調光制御 |
オンオフ | 1-10V調光 | DALI-2 |メッシュ |ジグビー |カサンビ |
| IP等級 |
IP67 / IP69K |
| IK評価 |
IK10 |
| 保護クラス |
クラスI |
| グローワイヤー |
850℃（30秒未満） |
| ケーブルグランド |
M20 ケーブル グランド (ナイロンまたは SS304/316 ケーブル グランドはオプション) |
| インストール |
天井取り付け |サスペンション |磁気マウント |回転可能な壁掛け |
| スマート機能 |
PIRセンサー |マイクロ波センサー |緊急 |
電気系統
| 貫通配線 |
3*1.5mm² | 5*1.5mm² | 3*2.5mm² | 5*2.5mm² ワイヤースルー (オプション) |
| 主電圧 |
AC220～240V/50/60Hz、DC180～264V |
| 力率 (PF) |
≥0.96 |
| 全高調波歪み (THD) |
＜10% |
| 出力タイプ |
非SELV（非絶縁） |
| ちらつき係数 |
＜1% |
| ストロボ視程測定 (SVM) |
＜0.4 |
| ストロボ効果の知覚性 (Pst) |
＜1 |
| 端子接続 |
簡単な配線のためのクイックスクリュートップエンドキャップ |
| 照明器具の電力 |
B10A |
B16A |
C10A |
C16A |
| 20W |
70 |
110 |
98 |
158 |
| 30W |
46 |
74 |
66 |
104 |
| 40W |
35 |
55 |
49 |
78 |
| 50W |
28 |
44 |
39 |
62 |
| 60W |
23 |
37 |
34 |
52 |
測光システム
| LED |
SMD2835(1W) |
| CCT (相関色温度) |
シングル CCT (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (演色評価数) |
標準で >80Ra (>90Ra より高い CRI も利用可能) |
| 光生物学的安全性 |
RG0 (リスク免除) |
| EEC (エネルギー効率クラス) |
A++ |
| SDCM (カラーマッチングの標準偏差) |
＜5 (SDCM<3 オプション) |
| UGR (4H、8H) |
24.9(横) 23.4(縦) |
| ビーム角度 |
120° | 280° | 360° オプション |
| 照明器具の平均耐用年数 |
61,000時間（L80B10） |
| eol でのルーメンの維持 |
>70% |
| 発光効率 |
130LPW(プロライン) | 160LPW (PRIMELine) オプション |
| 長さ |
2FT/600mm |
4FT/1200mm |
5FT/1500mm |
| 定格電力 |
20W |
30W |
30W |
| 5000Kでのルーメン、CRI>80 (PRO) |
2,600lm |
3,900lm |
3,900lm |
| 5000Kでのルーメン、CRI>80 (PRIME) |
3,200lm |
4,800lm |
4,800lm |
動作条件
| 動作温度・湿度 |
-20～+60℃ / 5～85%RH、結露なきこと |
| 保存温度・湿度 |
-40～+80℃ / 5～85%RH、結露なきこと |
| LED 平均使用時間 L90B10 |
≥0.96 |
| 定格公称寿命 (Tp <70℃) |
最大100,000H |
| ドライバーMTBF |
500,000H、MIL-HDBK-217F(25℃) |
| 耐振動性 |
10～500Hz、5G 12分/1サイクル、72分周期。それぞれ X、Y、Z 軸に沿って |
| 音響ノイズ |
＜25dB（距離30cm、通常動作時） |
| 保証 |
5年 |
認証
| グローバル証明書 |
ENEC | CE | RoHS | Dマーク | KEMA-KEUR 上場、SAA | Cティック | RCM | CB | ETL/CETL | DLCプレミアム |
| セキュリティ指令 |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC指令 |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| その他の指令 |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* 光束許容差、出力許容差、色温度許容差 ±5%、5000K、CRI>80。
* 照明ビーム、光強度分布、光効率は、EN13032 規格シリーズおよび LM-79 規格の EN ISO 17025:2005 規格に従って検査されています。
* 最新の製品情報と一般保証条件は、弊社 Web サイト www.DUALRAYS.com でご覧いただけます。
* 個々のインデックスの光束とパワーの詳細情報は製品データシートに記載されています。
※LEDビニングにより値が変わる場合があります。
* データシートのパラメータは Ta=25°C、4000K/80Ra に基づいており、70Ra では効率が 10% 高くなります
設置方法
天井取付け型
天井にドリルでネジ穴を開けます。クリップを天井にネジで固定します。照明器具を手でしっかりとカチッと押し込みます。
サスペンション
天井にドリルでネジ穴を開けます。照明器具を手でしっかりとカチッと押し込みます。取り付けフックを天井とクリップに取り付けて固定し、サスペンションキットの長さを調整します。
回転可能な天井取り付け
天井にドリルでネジ穴を開けます。クリップを使って照明器具にカチッとはめ込みます。必要に応じて角度を回転させます。
磁気取り付け
コンポーネントパッケージから磁気リング付きクリップ 2 個を取り出します。磁気クリップを使って照明器具に手でしっかりとカチッとはめ込みます。必要に応じて、照明器具を金属（Fe、Ni、Co）またはその合金の物体の表面に固定してください。
リンク可能な接続

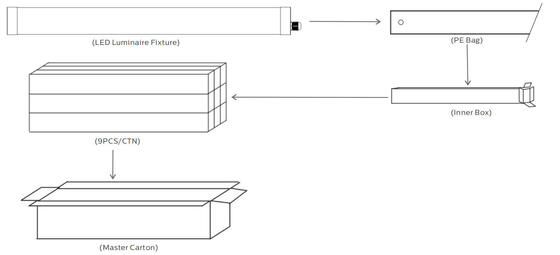

梱包仕様
| 長さ/mm |
内箱 |
外箱 |
数量/CTN |
ユニット北西 |
GW/カートン |
| 600 |
733×93×93mm |
748×294×304mm |
9個 |
1.4kg |
13.2kg |
| 1200 |
1333x93x93mm |
1348×294×304mm |
9個 |
2.1kg |
19.8kg |
| 1500 |
1633×93×93mm |
1648×294×304mm |
9個 |
2.8kg |
26.4kg |
設置と安全上の注意事項
- 感電を避けるため、取り付ける前に電源がオフになっていることを確認してください。
- ランプの設置と操作は、国家電気規定および対応する地域の規定に従って、資格のある電気技師または技術者が行う必要があります。
- 開梱してランプを注意深く調べ、輸送中に損傷があった場合はすべての梱包材を保管してください。
- ランプが破損している場合は、使用しないでください。
メーカー声明
LED 照明器具の国際規格に従って、DUALRAYS は、DUALRAYS LED ハイベイ ライト (UFO ハイベイ) シリーズ製品は屋内または半屋外の中立環境にのみ適用できると正式に主張しています。 DUALRAYS は製品に対して完全な保証をお約束します。メーカーの正式な確認がない限り、高温/低温、高湿度、高塩分、高アンモニアなどの過酷な環境での用途は許可されません。誤って適用された場合、保証ポリシーは保証されなくなります。
会社の能力
- プロフェッショナルチーム:15年以上の経験、自社工場、10名以上のエンジニアチーム、強力な生産能力とQC管理システム
- 信頼できるブランド:ヨーロッパの顧客と安定した長期協力関係を確立し、より良いサービスを提供するためにオランダに倉庫を設置
- DIALux シミュレーション:当社のエンジニアリングチームは、アプリケーションパラメータに基づいてシミュレーションサービスを提供します
- 品質基準:すべての LED 照明器具は、TUV、ENEC、VDE、SAA、C-Tick、LM79、LM80 認証を取得した CE、RoHS 規格に準拠しています。
配送情報
少量のご注文の場合は速達発送をお勧めします。大量注文の場合は、船便または鉄道便（目的地はヨーロッパ）が最もコスト効率が高くなりますが、時間がかかります。お急ぎの場合は、空港までの空輸と当社の配送パートナーによるご自宅までの配送をご提案いたします。
よくある質問
Q1: TB7 LED チューブラー ライトの保証は何ですか?
RE: 5 年間の保証。この期間内に弊社側で品質上の問題が発生した場合は、送料は弊社が負担し交換させていただきます。
Q2: どのような支払い方法を利用できますか?
RE: ウェスタンユニオン、PayPal、T/T、L/C を含む複数の支払い方法を受け入れます。大量注文の標準支払いは T/T です: 30% 前払い、出荷前に 70% の残高。 PI で提供される銀行情報。
Q3：CRIとは何ですか？
RE: CRI (演色評価数) は、光の下で色がどの程度正確に見えるかを示します。 CRI が高いほど、コストは高くなりますが、色精度は向上します。標準 CRI は >80Ra ですが、より高価な場合は 90Ra も入手可能です。
Q4: ハウジングを単体で購入することはできますか?
RE: 当社では完全な照明器具のみを提供していますが、SKD/CKD (セミノックダウン/完全ノックダウン) オプションも利用できます。
Q5: 私たちの国に輸入するのに安い送料はありますか?
RE: 少量のご注文の場合は、速達発送をお勧めします。大量注文の場合は、船便または鉄道便（目的地はヨーロッパ）が最もコスト効率が高くなります。お急ぎの場合は、空港までの航空輸送と配送サービスをお勧めします。
Q6: 独自の市場ポジションを持っている場合、サポートを受けることはできますか?
RE: 詳細な市場要件をお知らせください。お客様にとって最適な解決策を見つけるために、役立つ提案を検討し、提案させていただきます。
Q7: どのような調光機能がありますか?
RE: DALI、PIR、1-10V 調光が利用可能。インテリジェントな制御オプションに利用可能な内蔵の昼光センサー。
Q8: TB7 LED チューブラー ライトの用途は何ですか?
RE: アプリケーションには以下が含まれます: 蛍光 NCF の代替。食品加工工場;化学施設;動物厩舎倉庫;洗車場;屋外および屋内の場所。
